配電箱在施工現場的安裝搭配要點:_提示
發布時間：2023-03-31 11:06:27 作者：行業大咖秀 點擊：908
1.施工現場的配電系統實行分級配電，應設總配電箱（或配電室），總配電箱以下設置分配電箱，分配電箱以下設置開關箱，開關箱以下是用電設備。
2.總配電箱應設在靠近電源的地區；分配電箱應裝設在用電設備或負荷相對集中的地區；分配電箱與開關箱的距離不得超過30m開關箱應由末級分配電箱配電，開關箱與其控制的固定式用電設備的水平距離不宜超過3m.
3.配電箱與開關箱應裝設在通風、干燥及常溫場所。嚴禁裝設在有嚴重?fù)p傷作用的瓦斯、煙氣、蒸氣、液體及其他有害介質中，不得裝設在易受撞擊、振動、液體侵濺以及熱源烘烤的場所；配電箱與開關箱周圍應有足夠兩人同時工作的空間和通道，不得堆放任何妨礙操作、維修的物品，不得有雜草、灌木等。
4.配電箱、開關箱應采用鐵板或優質絕緣材料制作，鐵板厚度應大于1.5mm；配電箱內的電器應首先安裝在金屬或非木質的絕緣電器安裝板上，然后整體緊固在配電箱箱體內；金屬板與配電箱箱體應作電氣連接。
5.配電箱、開關箱內的連接線采用絕緣導線，接頭不松動，不得有外露帶電部分；配電箱、開關箱內的工作零線應通過接線端子板連接，與保護零線接線端子板分設；配電箱、開關箱的金屬箱體、金屬電器安裝板以及箱內電器的不應帶電金屬底座、外殼等必須做保護接零，保護零線應通過接線端子板連接。
6.動力配電箱與照明配電箱宜分別設置，如合置在同一配電箱內，動力和照明線應分路設置。
7.配電箱、開關箱中的導線進線口和出線口應設在箱體的下底面，嚴禁設在箱體的上頂面，側面，后面或箱門處；進線和出線應加護套分路成束并做防水彎；導線束不得與箱體進、出口直接接觸；進入開關箱的電源線，嚴禁用插銷連接；移動式配電箱、開關箱的進口線、出口線必須采用橡皮絕緣電纜。
8.配電箱、開關箱應裝設牢固、端正，移動式配電箱、開關箱應裝設在堅固的支架上，固定式配電箱、開關箱的下底面與地面的垂直距離應大于1.3m，小于1.5m；移動式分配電箱、開關箱的下底與地面的垂直距離宜大于0.6m，小于1.5m；所有的配電箱、開關箱必須防雨、防塵。
2.總配電箱應設在靠近電源的地區；分配電箱應裝設在用電設備或負荷相對集中的地區；分配電箱與開關箱的距離不得超過30m開關箱應由末級分配電箱配電，開關箱與其控制的固定式用電設備的水平距離不宜超過3m.
3.配電箱與開關箱應裝設在通風、干燥及常溫場所。嚴禁裝設在有嚴重?fù)p傷作用的瓦斯、煙氣、蒸氣、液體及其他有害介質中，不得裝設在易受撞擊、振動、液體侵濺以及熱源烘烤的場所；配電箱與開關箱周圍應有足夠兩人同時工作的空間和通道，不得堆放任何妨礙操作、維修的物品，不得有雜草、灌木等。
4.配電箱、開關箱應采用鐵板或優質絕緣材料制作，鐵板厚度應大于1.5mm；配電箱內的電器應首先安裝在金屬或非木質的絕緣電器安裝板上，然后整體緊固在配電箱箱體內；金屬板與配電箱箱體應作電氣連接。
5.配電箱、開關箱內的連接線采用絕緣導線，接頭不松動，不得有外露帶電部分；配電箱、開關箱內的工作零線應通過接線端子板連接，與保護零線接線端子板分設；配電箱、開關箱的金屬箱體、金屬電器安裝板以及箱內電器的不應帶電金屬底座、外殼等必須做保護接零，保護零線應通過接線端子板連接。
6.動力配電箱與照明配電箱宜分別設置，如合置在同一配電箱內，動力和照明線應分路設置。
7.配電箱、開關箱中的導線進線口和出線口應設在箱體的下底面，嚴禁設在箱體的上頂面，側面，后面或箱門處；進線和出線應加護套分路成束并做防水彎；導線束不得與箱體進、出口直接接觸；進入開關箱的電源線，嚴禁用插銷連接；移動式配電箱、開關箱的進口線、出口線必須采用橡皮絕緣電纜。
8.配電箱、開關箱應裝設牢固、端正，移動式配電箱、開關箱應裝設在堅固的支架上，固定式配電箱、開關箱的下底面與地面的垂直距離應大于1.3m，小于1.5m；移動式分配電箱、開關箱的下底與地面的垂直距離宜大于0.6m，小于1.5m；所有的配電箱、開關箱必須防雨、防塵。
熱門推薦
相關推薦
套筒閥的相關概述
套筒閥就是我們常說的籠式閥，因其閥門內部有一個圓柱形的套筒而得名，套筒閥的穩定性好、噪音低，在業內得到廣泛的使用，下面由甌泉套筒閥查廠家為大家?guī)黻P(guān)于套筒閥的相關概述。...
向心球軸承的正確安裝方式
向心球軸承可一起接受徑向負荷和軸向負荷。能在較高的轉速下作業。觸摸角越大，軸向承載才能越高。 向心球軸承的裝置方式，有背對背、面對面和串聯擺放三種。角觸摸球軸承的外圈，一邊厚，一邊薄。厚的一邊稱之為“背”，薄的一邊稱之為“面”需要留意的是：角觸摸球軸承的裝置多為成對裝置，并需采用預加載荷。裝置…...
全自動糊盒機常用的三種設備類型
通常有三種類型的全自動糊盒機：普通型邊貼糊盒機：這種類型的糊盒機具有基本的雙面折疊和雙面粘貼功能，它具有廣泛的應用范圍，是代替手工糊盒基本的糊盒設備。...
什么是套筒閥，有什么特點？
由于套筒閥的閥塞上的不平衡孔，可以減少介質作用在閥塞上的不平衡力。同時，套筒與閥塞間導向面大，加之不平衡力變化較小，因此不易引起閥芯振動。...
【不銹鋼配電箱】配電室需要進行哪些安全管理?
不銹鋼配電箱是配電室里一個必不可少的成員，那配電室需要進行哪些安全管理?今天不銹鋼配電箱生產廠家電氣小編告訴你如下：...
不銹鋼戶外動力柜用途及安裝尺寸，不銹鋼配電箱廠家分享
關于不銹鋼配電箱的知識前面也整理了不少，接下來主要分享配電箱各類產品，讓你更直觀的了解不銹鋼配電箱哦。今天主講不銹鋼戶外動力柜：...

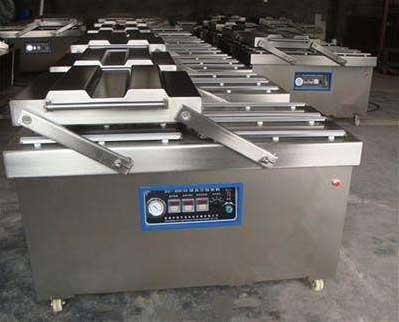

連續式真空包裝機選購要注意什么
